Звездочки для приводных цепей 16А-1/ПР25,4

Количество зубьев
Количество рядов
Кол-во:
537 руб.
Описание
Характеристики

Высококачественные звездочки для приводных цепей следующих типов: ПР-25,4-6000, 2ПР-25,4-1140, 3ПР-25,4-17100, выполнены из надежной и прочной стали 45 (показатели твердости 35…42HRC). Величина диаметра ролика и расстояние между пластинами составляет 15,88мм, шаг цепи – 25,4мм. Представленный тип звезд применяется в составе цепного привода, использующегося для передачи движения от электрического двигателя к определенному исполнительному органу. Отмечена высокая эффективность оборудования при малых и высоких скоростях.

Базовые характеристики 16А-1/ПР25,4

Геометрия профиля зубьев звездочки

мм

Радиус закругления r3

26

Фаска С

2,5

Ширина однорядного зуба В1

15,88

Ширина зуба двухрядной звездочки b1

15,8

Ширина двухрядной звездочки В2

45,17

Ширина трехрядной звездочки В3

74,46

Шаг цепи

25,4

Раст. между пластинами цепи

15,88

Диаметр ролика цепи

15,88

Материал Сталь 45 , твердость 35…42HRC

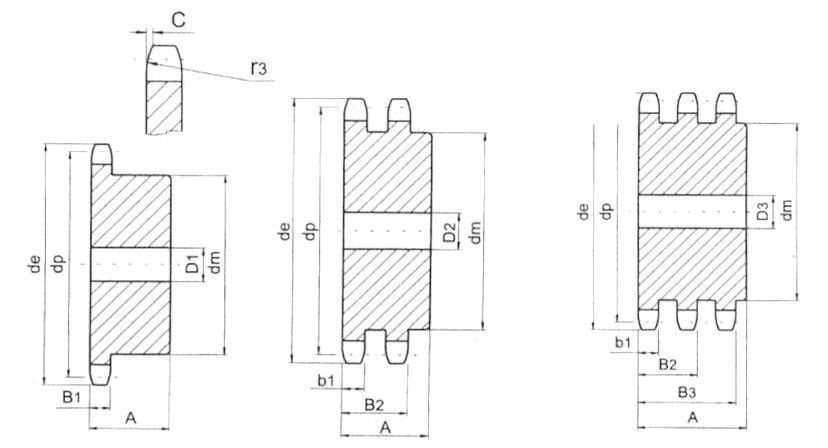

Звездочки для приводных цепей 16А-1/ПР25,4 - схема


Число зубьев

z

de

dp

однорядные

двухрядные

трехрядные

dm

D1

A

dm

D2

A

dm

D3

A

8

9

10

11

12

77.0

85.0

93.0

101.5

109.0

66.37

74.27

82.19

90.14

98.14

42

50

55

61

69

16

16

16

16

16

35

35

35

40

40

42

50

56

64

72

16

16

16

20

20

65

65

65

70

70

42

50

56

64

72

20

20

20

25

25

95

95

95

100

100

13

14

15

16

17

117.0

125.0

133.0

141.0

149.0

106.12

114.15

122.17

130.20

138.22

78

84

92

100

100

16

16

16

20

20

40

40

40

45

45

80

88

96

104

112

20

20

20

20

20

70

70

70

70

70

80

88

96

104

112

25

25

25

25

25

100

100

100

100

100

18

19

20

21

22

157.0

165.2

173.2

181.2

189.3

146.28

154.33

162.38

170.43

178.48

100

100

100

110

110

20

20

20

20

20

45

45

45

50

50

120

128

130

130

*130

20

20

20

25

25

70

70

70

70

70

120

128

130

*130

*130

25

25

25

25

25

100

100

100

100

100

23

24

25

26

27

197.5

205.5

213.5

221.6

229.6

186.53

194.59

202.66

210.72

218.79

110

110

110

120

120

20

20

20

20

20

50

50

50

50

50

*130

*130

*130

*130

*130

25

25

25

25

25

70

70

70

70

70

*130

*130

*130

*130

*130

25

25

25

30

30

100

100

100

100

100

28

29

30

31

32

237.7

245.8

254.0

262.0

270.0

226.85

234.92

243.00

251.08

259.13

120

120

120

*120

*120

20

20

20

25

25

50

50

50

50

50

*130

*130

*130

*140

*140

25

25

25

25

25

70

70

70

70

70

*130

*130

*130

*140

*140

30

30

30

30

30

100

100

100

100

100

33

34

35

36

37

278.5

287.0

296.2

304.6

312.6

267.21

275.28

283.36

291.44

299.51

*120

*120

*120

*120

*120

25

25

25

25

25

50

50

50

50

50

*140

*140

*140

*140

*140

25

25

25

25

25

70

70

70

70

70

*140

*140

*140

*140

*140

30

30

30

30

30

100

100

100

100

100

38

39

40

41

42

320.7

328.8

336.9

345.0

353.0

307.59

315.67

323.75

331.81

339.89

*120

*120

*120

*125

*125

25

25

25

25

25

50

50

50

68

68

*140

*140

*140

*140

*140

25

25

25

25

25

70

70

70

70

70

*140

*140

*140

*160

*160

30

30

30

30

30

100

100

100

100

100

43

44

45

46

47

361.1

369.1

377.1

385.2

393.2

347.97

356.05

364.12

372.20

380.28

*125

*125

*125

*125

*125

25

25

25

25

25

68

68

68

68

68

*140

*140

*140

*140

*140

25

25

25

25

25

70

70

70

70

70

*160

*160

*160

*160

*160

30

30

30

30

30

100

100

100

100

100

48

49

50

51

52

401.3

409.3

417.4

425.5

433.6

388.36

396.44

404.52

412.60

420.68

*125

*125

*125

*125

*125

25

25

25

25

25

68

68

68

68

68

*140

*140

*140

*150

*150

25

25

25

25

25

70

70

70

85

85

*160

*160

*160

*180

*180

30

30

30

30

30

100

100

100

110

110

53

54

55

56

57

441.7

446.3

457.9

466.0

474.0

428.76

436.84

444.92

453.01

461.08

*125

*125

*125

*125

*125

25

25

25

25

25

68

68

68

68

68

*150

*150

*150

*150

*150

25

25

25

25

25

85

85

85

85

85

*180

*180

*180

*180

*180

30

30

30

30

30

110

110

110

110

110

58

59

60

62

64

482.1

490.2

498.3

514.5

530.7

469.16

477.24

485.23

501.49

517.65

*133

*133

*133

*133

*140

25

25

25

25

25

68

68

68

68

68

*150

*150

*150

*150

*160

25

25

25

25

25

85

85

85

85

90

*180

*180

*180

*180

*180

30

30

30

30

30

110

110

110

110

110

65

66

68

70

72

538.8

546.8

562.9

579.2

595.4

525.73

533.80

549.98

566.15

582.31

*140

*140

*140

*140

*140

25

25

25

25

25

68

68

68

68

68

*160

*160

*160

*160

*160

25

25

25

25

25

90

90

90

90

90

*180

*180

*180

*180

*180

30

30

30

30

30

110

110

110

110

110

75

76

78

80

85

619.7

627.0

643.3

660.0

699.9

606.56

614.64

630.81

646.97

687.39

*140

*140

*140

*140

*140

25

25

25

25

25

68

68

68

68

78

*160

*160

*160

*160

*160

25

25

25

25

25

90

90

90

90

90

*180

*180

*180

*180

*180

30

30

30

30

30

110

110

110

110

110

90

95

100

110

114

740.3

781.1

821.1

902.0

934.3

727.80

768.22

808.64

889.48

921.81

*140

*140

*140

*140

*140

25

25

25

25

25

78

78

78

78

78

*160

*160

*160

*160

*160

25

25

25

25

25

90

90

90

90

90

*180

*180

*180

*180

*180

30

30

30

30

30

110

110

110

110

110

120

125

982.8

1023.3

970.32

1010.73

*140

*140

25

25

78

78

*160

*160

25

25

90

90

*180

*180

30

30

110

110
