Звездочки для приводных цепей 12А-1/ПР19,05

Количество зубьев
Количество рядов
Кол-во:
288 руб.
Описание
Характеристики

Эффективность и надежность цепной передачи по подавляющему числу позиций обуславливается качеством применяемых звездочек. Компания «Мехпривод-ТК» предлагает к реализации звездочки для приводных цепей следующих типов: ПР-19,05-3180, 2ПР19,05-6400, 3ПР-19,05-9600, основные характеристики: 12А1 19,05 х 11,91мм. Изделия выполнены из стали 45, твердость 35…42HRC. Покупатели и заказчики при выборе того или иного типа звезды, должны учесть, что расстояние между пластинами цепи – 12,7мм, при радиусе закругления – 19мм. Звездочки представленного типа используются практически во всех сферах народного хозяйства.

Базовые характеристики 12А-1/ПР19,05

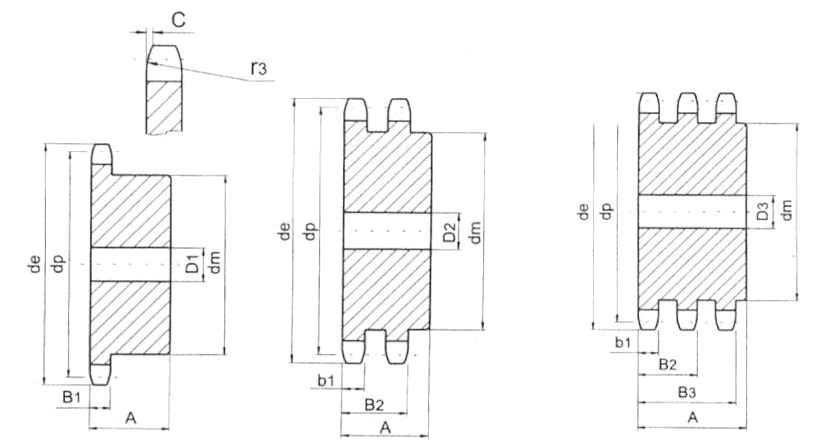

Геометрия профиля зубьев звездочки

мм

Радиус закругления r3

19

Фаска С

2

Ширина однорядного зуба В1

11,1

Ширина зуба двухрядной звездочки b1

10,8

Ширина двухрядной звездочки В2

30,3

Ширина трехрядной звездочки В3

49,8

Шаг цепи

19,05

Раст. между пластинами цепи

12,7

Диаметр ролика цепи

11,91

Материал Сталь 45 , твердость 35…42HRC


Звездочки для приводных цепей 12А-1/ПР19,05


Число зубьев

z

de

dp

однорядные

двухрядные

трехрядные

dm

D1

A

dm

D2

A

dm

D3

A

8

9

10

11

12

57.6

62.0

69.0

75.0

81.5

49.78

55.70

61.64

67.61

73.61

31

37

42

46

52

12

12

12

14

14

30

30

30

35

35

31

37

42

47

53

12

12

12

16

16

45

45

45

50

50

31

37

42

47

53

16

16

16

20

20

65

65

65

70

70

13

14

15

16

17

87.5

93.6

99.8

105.5

11.5

79.59

85.61

91.63

97.65

103.67

58

64

70

75

80

14

14

14

16

16

35

35

35

35

35

59

65

71

77

83

16

16

16

20

20

50

50

50

50

50

59

65

71

77

83

20

20

20

20

20

70

70

70

70

70

18

19

20

21

22

118.0

124.2

129.7

136.0

141.0

109.71

115.75

121.78

127.82

133.86

80

80

80

90

90

16

16

16

20

20

35

35

35

40

40

89

95

100

100

100

20

20

20

20

20

50

50

50

50

50

89

95

100

100

100

20

20

20

20

20

70

70

70

70

70

23

24

25

26

27

149.0

153.9

160.0

165.9

172.3

139.90

145.94

152.00

158.04

164.09

90

90

90

95

95

20

20

20

20

20

40

40

40

40

40

110

110

120

120

120

20

20

20

20

20

50

50

50

50

50

110

110

120

120

120

20

20

20

20

20

70

70

70

70

70

28

29

30

31

32

178.0

184.1

190.5

196.3

203.3

170.13

176.19

182.25

188.31

194.35

95

95

95

95

95

20

20

20

20

20

40

40

40

40

40

120

120

120

120

120

20

20

20

20

20

50

50

50

50

50

120

120

120

130

130

20

20

20

25

25

70

70

70

70

70

33

34

35

36

37

209.3

214.6

221.0

226.8

232.9

200.40

206.46

212.52

218.58

224.64

95

95

95

100

100

20

20

20

20

20

40

40

40

40

40

120

120

120

120

120

20

20

20

25

25

50

50

50

50

50

130

130

130

130

130

25

25

25

25

25

70

70

70

70

70

38

39

40

41

42

239.0

245.1

251.3

257.3

264.5

230.69

236.75

242.81

248.86

254.92

100

100

100

*110

*110

20

20

20

20

20

40

40

40

56

56

120

120

120

*136

*136

25

25

25

25

25

50

50

50

62

62

130

130

130

*140

*140

25

25

25

25

25

70

70

70

70

70

43

44

45

46

47

270.5

276.5

282.5

287.9

294.0

260.98

267.03

273.09

279.15

285.21

*110

*110

*110

*110

*110

20

20

20

20

20

56

56

56

56

56

*136

*136

*136

*136

*136

25

25

25

25

25

62

62

62

62

62

*140

*140

*140

*140

*140

25

25

25

25

25

70

70

70

70

70

48

49

50

51

52

300.1

306.2

312.3

318.4

324.5

291.27

297.33

303.39

309.45

315.51

*110

*110

*110

*110

*110

20

20

20

20

20

56

56

56

56

56

*136

*136

*136

*136

*136

25

25

25

25

25

62

62

62

62

62

*140

*140

*140

*140

*140

25

25

25

25

25

70

70

70

70

70

53

54

55

56

57

330.5

336.6

342.7

348.7

355.4

321.57

327.63

333.69

339.75

345.81

*110

*110

*110

*110

*110

20

20

20

20

20

56

56

56

56

56

*136

*136

*136

*136

*136

25

25

25

25

25

62

62

62

62

62

*140

*140

*140

*140

*140

25

25

25

25

25

70

70

70

70

70

58

59

60

62

64

361.5

367.5

373.0

385.1

397.2

351.87

357.93

363.99

376.12

388.24

*110

*110

*110

*110

*110

20

20

20

20

20

56

56

56

56

56

*136

*136

*136

*136

*140

25

25

25

25

25

62

62

62

62

63

*140

*140

*140

*140

*140

25

25

25

25

25

70

70

70

70

70

65

66

68

70

72

403.2

409.3

421.4

433.6

447.0

394.30

400.36

412.49

424.61

436.73

*110

*110

*110

*110

*110

20

20

20

20

20

56

56

56

56

56

*140

*140

*140

*140

*140

25

25

25

25

25

63

63

63

63

63

*140

*140

*140

*140

*140

25

25

25

25

25

70

70

70

70

70

75

76

78

80

85

463.9

469.9

482.1

494.2

524.5

454.92

460.98

473.10

485.23

515.54

*110

*110

*110

*110

*110

20

20

20

20

20

56

56

56

56

56

*140

*140

*140

*140

*140

25

25

25

25

25

63

63

63

63

63

*140

*140

*140

*140

*140

25

25

25

25

25

70

70

70

70

70

90

95

100

110

114

554.8

585.1

615.4

676.1

700.6

545.85

576.17

606.48

667.11

691.36

*110

*110

*110

*110

*110

20

20

20

20

20

56

56

56

56

56

*140

*140

*140

*140

*140

25

25

25

25

25

63

63

63

63

63

*140

*140

*140

*140

*140

25

25

25

25

25

70

70

70

70

70

120

125

736.7

767.0

727.74

758.06

*110

*110

20

20

56

56

*140

*140

25

25

63

63

*140

*140

25

25

70

70
