Звездочки для приводных цепей 20А-1/ПР31,75

Количество зубьев
Количество рядов
Кол-во:
692 руб.
Описание
Характеристики

Компания «Мехпривод-ТК» предлагает по доступным ценам звездочки для приводных цепей серии 20А1, шаг цепи составляет – 31,75мм. Адаптированы для цепей следующих типов: ПР-31,75-8900, 2ПР31,75-17700, 3ПР-31,75-26550. Изделия выполнены из стали 45 (показатели твердости 35…42HRC), диаметр ролика и расстояние между пластинами – 19,05мм. Эффективное и недорогое решение для силовых передач ряда промышленных машин и различного оборудования.

Базовые характеристики 20А-1/ПР31,75

Геометрия профиля зубьев звездочки

мм

Радиус закругления r3

32

Фаска С

3,5

Ширина однорядного зуба В1

18,5

Ширина зуба двухрядной звездочки b1

18,2

Ширина двухрядной звездочки В2

54,6

Ширина трехрядной звездочки В3

90,57

Шаг цепи

31,75

Раст. между пластинами цепи

19,05

Диаметр ролика цепи

19,05

Материал Сталь 45 , твердость 35…42HRC

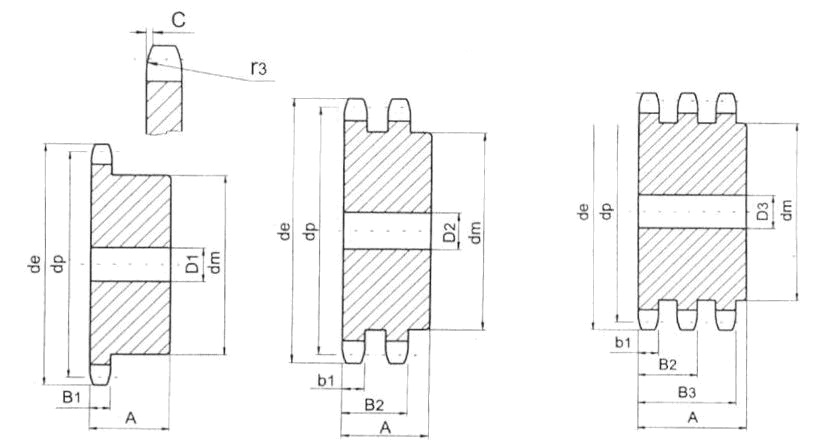

Звездочки для приводных цепей 20А-1/ПР31,75 - схема
