Звездочки для приводных цепей 28А-1/ПР44,45

Количество зубьев
Количество рядов
Кол-во:
1 730 руб.
Описание
Характеристики

В приводных цепях серий ПР-44,45-17240, 2ПР-44,45-34480, 3ПР-44,45-51720 используются звездочки типа 28А1. Это высоконадежное и проверенное изделие, выполненное из стали 45 (показатели твердости 35…42HRC). Диаметр ролика цепи составляет 25,40мм, расстояние между пластинами – 24,40мм. Высокоточная геометрия профиля зубьев представленного типа звездочки позволяет эффективно и оперативно реализовывать все потребности современных производственных сфер.

Базовые характеристики 28А-1/ПР44,45

Геометрия профиля зубьев звездочки

мм

Радиус закругления r3

44

Фаска С

5

Ширина однорядного зуба В1

25,4

Ширина зуба двухрядной звездочки b1

28,8

Ширина двухрядной звездочки В2

74,27

Ширина трехрядной звездочки В3

123,14

Шаг цепи

44,45

Раст. между пластинами цепи

24,40

Диаметр ролика цепи

25,40

Материал Сталь 45 , твердость 35…42HRC

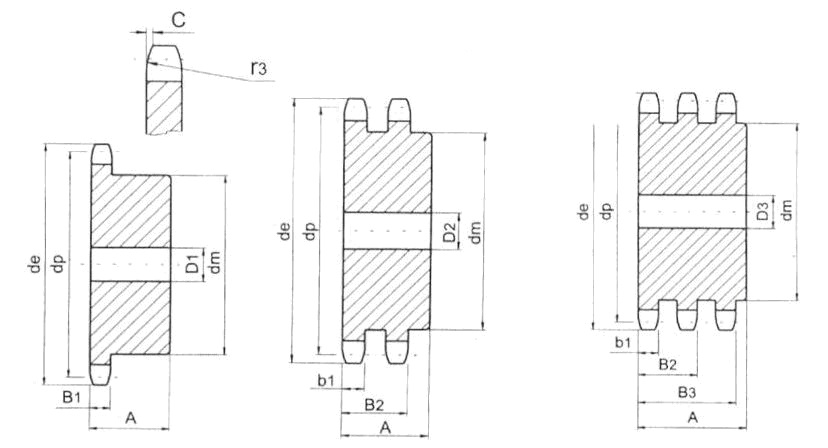

Звездочки для приводных цепей 28А-1/ПР44,45 - схема


Число зубьев

z

de

dp

однорядные

двухрядные

трехрядные

dm

D1

A

dm

D2

A

dm

D3

A

8

9

10

11

12

132.0

148.8

162.3

176.3

189.5

116.15

129.96

143.85

157.77

171.74

74

88

100

112

125

25

25

25

25

25

70

70

70

70

70

74

88

100

112

125

25

25

25

25

25

120

120

120

120

120

74

88

100

112

125

30

30

30

30

30

180

180

180

180

180

13

14

15

16

17

204.2

218.2

232.3

246.3

260.3

185.75

199.76

213.79

227.84

241.91

*125

*125

*125

*160

*160

25

25

25

30

30

70

70

70

75

75

*125

*125

*145

*160

*160

25

25

25

30

30

120

120

120

120

120

*125

*125

*145

*160

*160

30

30

30

30

30

180

180

180

180

180

18

19

20

21

22

274.0

289.0

303.0

317.0

331.0

255.98

270.06

284.15

298.24

312.34

*160

*160

*160

*160

*160

30

30

30

30

30

75

75

75

75

75

*160

*180

*180

*180

*180

30

30

30

30

30

120

120

120

120

120

*160

*180

*180

*180

*180

30

30

30

30

30

180

180

180

180

180

23

24

25

26

27

345.0

359.0

373.0

387.0

401.4

326.44

340.55

354.66

368.77

382.88

*160

*160

*160

*160

*160

30

30

30

30

30

75

75

75

75

75

*180

*180

*180

*180

*180

30

30

30

30

30

120

120

120

120

120

*180

*180

*180

*180

*180

30

30

40

40

40

180

180

180

180

180

28

29

30

31

32

416.0

430.0

444.0

458.0

472.0

397.00

411.12

425.24

439.37

453.49

*160

*160

*160

*180

*180

30

30

30

30

30

75

75

75

75

75

*180

*180

*180

*180

*180

30

30

30

30

30

120

120

120

120

120

*180

*180

*180

*180

*180

40

40

40

40

40

180

180

180

180

180

33

34

35

36

37

486.0

500.0

514.0

529.0

543.0

467.62

481.75

495.88

510.01

524.14

*180

*180

*180

*180

*180

30

30

30

30

30

75

75

75

75

75

*180

*180

*200

*200

*200

30

30

30

30

30

120

120

120

120

120

*180

*180

*200

*180

*180

40

40

40

40

40

180

180

180

180

180
