Звездочки для приводных цепей 32А-1/ПР50,8

Количество зубьев
Количество рядов
Кол-во:
2 560 руб.
Описание
Характеристики

Марки приводных цепей ПР-50,8-22700, 2ПР-50,8-45360, 3ПР-50,8-68040 оснащаются звездочками типов 32А1, выполненными из стали 45 (твердость 35…42HRC). Диаметр ролика цепи составляет 28,58мм, а расстояние между пластинами – 31,75мм. Описанный тип звездочек используется в таких сферах, как металлообрабатывающие станки, текстильные машины и оборудование, транспортная моторная техника и т.д.

Базовые характеристики 32А-1/ПР50,8

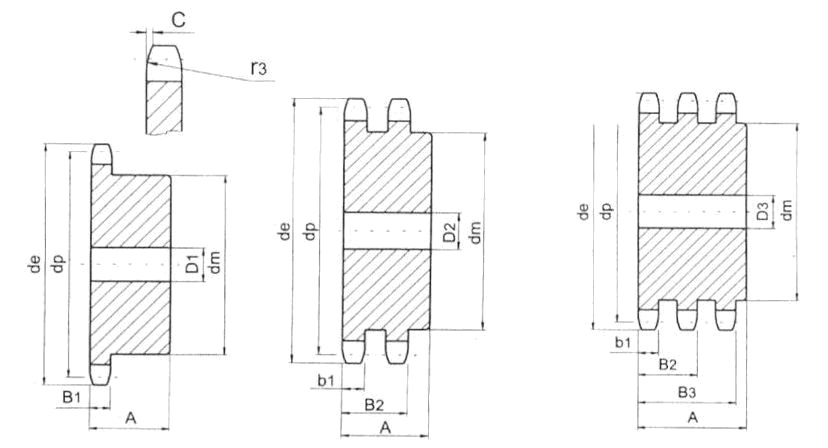

Геометрия профиля зубьев звездочки

мм

Радиус закругления r3

51

Фаска С

5

Ширина однорядного зуба В1

29,4

Ширина зуба двухрядной звездочки b1

28,8

Ширина двухрядной звездочки В2

87,4

Ширина трехрядной звездочки В3

146

Шаг цепи

50,8

Раст. между пластинами цепи

31,75

Диаметр ролика цепи

28,58

Материал Сталь 45 , твердость 35…42HRC


Звездочки для приводных цепей 32А-1/ПР50,8


Число зубьев

z

de

dp

однорядные

двухрядные

трехрядные

dm

D1

A

dm

D2

A

dm

D3

A

8

9

10

11

12

153.2

169.0

185.0

200.8

216.8

132.69

148.54

164.54

180.34

196.29

82

88

104

120

133

25

25

25

30

30

80

80

80

80

80

82

88

104

120

*133

30

30

30

30

30

120

120

120

120

120

82

88

104

120

*133

30

30

30

30

30

180

180

180

180

180

13

14

15

16

17

232.8

248.8

264.8

280.9

296.9

212.29

228.29

244.30

260.40

276.40

*145

*145

*145

*160

*160

30

30

30

30

30

80

80

80

90

90

*145

*145

*145

*160

*180

30

30

30

30

30

120

120

120

120

120

*145

*145

*160

*160

*180

30

30

30

30

30

180

180

180

180

180

18

19

20

21

22

313.0

329.1

345.2

361.3

377.5

292.55

308.66

324.71

340.82

356.98

*160

*160

*180

*180

*180

30

30

30

30

30

90

90

90

90

90

*180

*200

*200

*200

*200

30

30

30

30

30

120

120

120

120

120

*180

*200

*200

*200

*200

30

30

30

40

40

180

180

180

180

180

23

24

25

26

27

393.6

409.7

425.8

441.9

458.1

373.08

389.18

405.33

421.44

437.59

*180

*180

*180

*180

*180

30

30

30

30

30

90

90

90

90

90

*200

*200

*200

*200

*200

30

30

30

30

30

120

120

120

120

120

*200

*200

*200

*200

*200

40

40

40

40

40

180

180

180

180

180

28

29

30

32

35

474.2

490.4

506.5

538.8

589.5

453.69

469.90

486.00

518.26

566.72

*180

*180

*180

*180

*180

30

30

30

30

30

90

90

90

90

90

*200

*200

*200

*200

*200

30

30

30

30

30

120

120

120

120

120

*120

*200

*200

*200

*200

40

40

40

40

40

180

180

180

180

180

38

40

45

50

57

635.5

670.3

751.0

831.8

945.0

615.14

647.49

728.25

809.04

922.16

*180

*180

*180

*180

*180

30

30

30

30

30

90

90

100

100

100

*200

*200

*200

*200

*220

30

30

30

30

30

120

120

120

120

120

*200

*200

*200

*200

*200

40

40

40

40

40

180

180

180

180

180

60

76

993.4

1252.0

970.65

1229.30

*200

*200

30

30

110

110

*220

*220

30

30

130

130

*220

*238

40

40

180
